产品概述

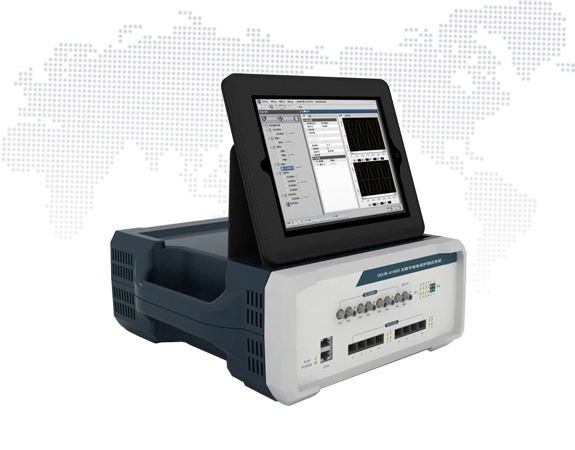

GDJB-61850 光数字继电保护测试系统基于IEC61850通信标准体系，采用嵌入式实时操作系统vxWorks、高性能PowerPC、大规模FPGA等技术，能有效提高继电保护测试水平、防止继电保护及安全自动装置不正确动作和保障电网安全运行。应用于智能变电站IED装置的功能、动作特性、系统互操作性测试。可应用于合并单元、继电保护装置、测控装置以及智能终端测试并可实现变电站二次设备的闭环测试。

产品特点
  • 采用嵌入式实时操作系统、高性能PowerPC、大规模FPGA
  • 提供8对百兆光纤以太网接口，支持IEC61850-9-2及GOOSE光数字报文输出测试
  • GOOSE报文可独立收发，也可与IEC61850-9-2共一个以太网接口收发
  • 提供6个光发送串口，支持FT3报文输出
  • 提供1个光接收串口，支持FT3报文接收
  • 具有异常报文模拟功能，可模拟品质异常、发送频率抖动、延时异常等测试
  • 支持6个22通道的SV控制块同时输出
  • 每个控制块能独立模拟至少9路电压和9路电流
  • 支持从CID、SCD等文件的导入SV、GOOSE报文配置，并支持网络侦测配置
  • 提供1个IRIG-B/PPS对时接口，同时支持IEEE1588（PTP）对时
  • 具有强大的测试模块，覆盖合并单元、保护装置、测控装置、智能终端等设备测试
  • 支持故障仿真和COMTRADE格式数据回放
  • 配备模拟量小信号接口，提供12路0-7V交流电压的模拟量小信号输出
  • 提供通信链路保持功能，可按照试验需要在试验结束后继续输出“额定值”或“零值”
  • 提供1个MMS报文站控层电网口，可读取智能IED设备定值等配置信息
  • 具备MMS定值读写功能，可读写智能IED设备定值等配置信息
