产品概述

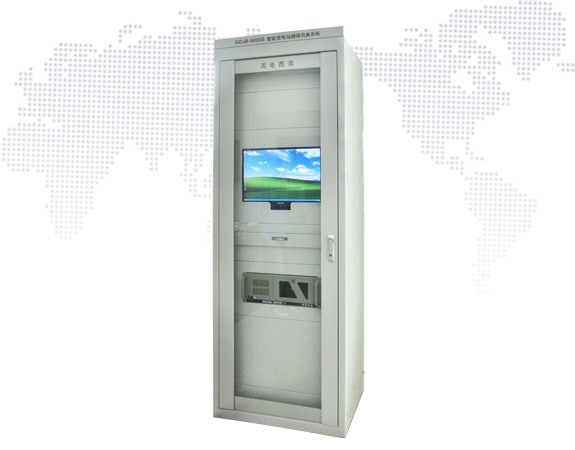

GDJB-9000S 智能变电站继保仿真系统支持对故障录波器记录的COMTRADE波形数据进行回放，回放输出的数据格式支持模拟量、SV报文和GOOSE报文，并能记录被测设备的响应信息，以实现对智能变电站继电保护的等效动模试验效果。解决了动模试验要求高，试验周期长以及投入人力和经费较大的困难。适用于需要对继电保护相关设备进行检验和验证的电科院等研究机构及企事业单位。

产品特点

回放数据来源于权威检测部门提供的波形文件，已被权威检测部门采用，试验结果可信赖。
可根据一次接线图、系统运行方式等参数对海量波形文件进行分类管理。
一次接线图同步展示，提供与波形属性关联的专用图元，支持图形化查找波形文件的功能。
回放单元采用插件式结构，接口类型及数量可灵活配置
插件类型包括小电压输出、光网口、光串口、硬接点开入量、硬接点开出量。
支持多台回放单元同步并行试验，实现对多台被测试验装置的同步波形回放。
支持故障波形文件一建导入功能，提高数据库建库效率。
支持开关量采集及比对功能，自动生成试验结果及波形数据。
专用波形编辑软件，具备波形编辑、波形融合、生成虚通道、波形前拓、波形后扩等造波功能，无需启动动模环境重新录波。
